La partes de un celular

Aunque lo veamos como un perfecto, sólido y hermético conjunto, lo cierto es que un celular está compuesto por cientos de pequeñas piezas unidas en perfecta armonía. Quienes han visto un teléfono por dentro saben que es una maravilla de ingeniería.

¿Pero qué es lo que estás viendo? ¿Qué son todos esos chips y que función cumplen? Si quieres saber qué es todo ese alarde de tecnología, puedes comenzar ahora mismo.

Qué vas a encontrar aquí: El procesador. La memoria RAM. La Pantalla. El panel táctil. El micrófono y parlante. Conectores exteriores. Batería. Botones y cables. Cámaras. GPS. Acelerómetro, giroscopio y brújula digital. Sensores. Porta tarjetas.

Qué es un celular?

Como bien sabes, el teléfono celular es uno de los dispositivos inalámbricos más populares en la actualidad. De eso no hay dudas.

Y lo cierto es que su popularidad se la debe sobre todo a que te permite mantener comunicaciones rápidas y en tiempo real con cualquier persona, independientemente del lugar en el mundo en el que se encuentre.

Con el celular puedes estar comunicado a través de la línea telefónica o por medio de internet, y lo puedes hacer desde diversas plataformas.

¿Sabías que para ello, detrás de un simple celular hoy hay más tecnología desarrollada que todas las computadoras que tenía la nave Apolo XI que llevó al hombre a la Luna?

Es que desde principios de los años 70, momento en que nació el primer teléfono celular, su evolución no se ha detenido.

Conoce más sobre la historia del celular en este artículo: El teléfono celular. Historia y evolución de los celulares

Hoy puedes encontrar en el mercado los más diversos modelos, con las más variadas especificaciones, que determinan el valor de cada uno de ellos.

Pero lo cierto es que a pesar de marcas y modelos, todos los teléfonos celulares cuentan con una serie de componentes que son necesarios para su funcionamiento.

Entre los principales se encuentran los siguientes:

• Procesador
• Memoria RAM
• Pantalla
• Panel táctil
• Micrófono
• Parlante
• Conectores exteriores
• Batería
• Botones exteriores
• Cables internos
• Cámaras
• GPS
• Acelerómetro
• Giroscopio
• Brújula digital
• Sensores

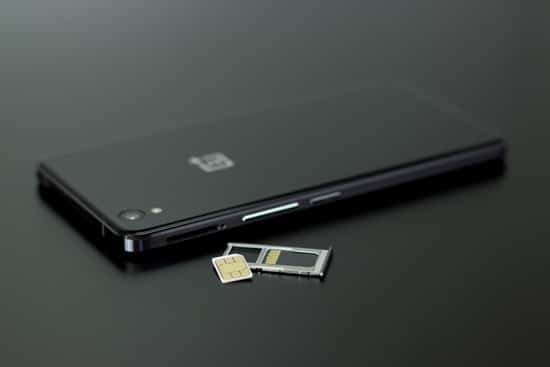

• Porta Tarjetas SIM y de Memoria SD

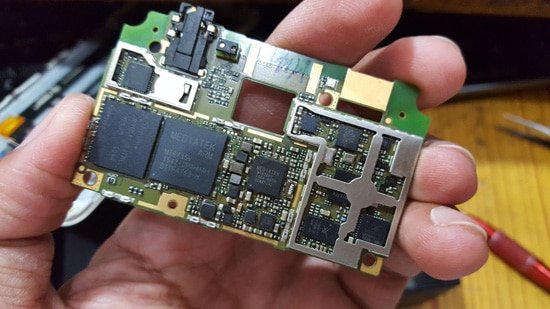

El procesador

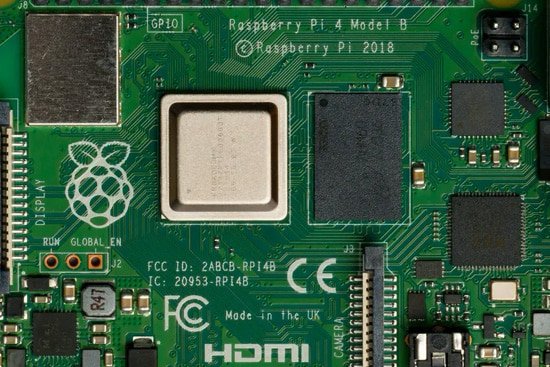

Piensa en el teléfono celular como si se tratara de una computadora. Por ende te imaginarás que una de sus principales partes es el procesador.

Conoce más sobre el procesador en este artículo: El procesador de la computadora

No obstante, en el caso de los teléfonos celulares, cuando se habla del procesador este difiere del componente de la computadora, ya que en realidad en el móvil se trata de un circuito integrado llamado sistema System on a Chip (SoC).

Como te imaginaras debido a su nombre, el procesador del celular en realidad contiene varias partes importantes del hardware.

Dentro del procesador del teléfono se encuentran:

• La CPU
• La GPU
• La memoria RAM
• La memoria ROM
• Los controladores USB
• El controlador WiFi

Entonces casi se podría decir que dentro del procesador del teléfono celular se encuentra casi toda la arquitectura de una computadora.

La memoria RAM

Lo primero que debes saber es que en los teléfonos celulares la memoria RAM suele ser del tipo RAM dinámica (DRAM), cuya característica principal reside en que los datos en la misma no se conservan de forma permanente.

Todo lo que tienes que saber encuéntralo en este artículo: La memoria RAM

La memoria dinámica trabaja haciendo que los datos se refresquen periódicamente. Esto permite que este tipo de memorias sean realmente rápidas.

Al mismo tiempo, las memorias DRAM consumen menos energía y producen menos calor.

Además ten en cuenta que la memoria RAM del celular se comparte por la CPU y la GPU, por lo que los teléfonos no poseen una memoria gráfica dedicada.

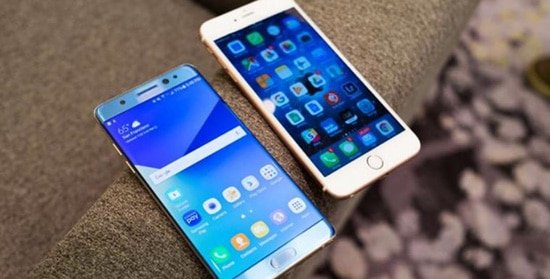

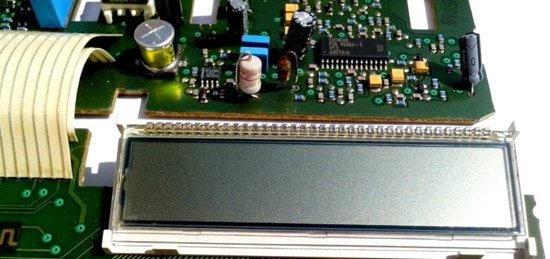

La Pantalla

Para la fabricación de las pantallas de los celulares se utilizan dos tipos de tecnología: LCD y OLED.

En el caso de las pantallas de tecnología LED, funcionan de la misma forma que las pantallas de las computadoras o los televisores y se basan en el cristal líquido.

Dentro de la tecnología LCD puedes encontrar además pantallas del tipo:

• TFT
• LED
• IPS
• Retina
• Super PLS

Conoce más sobre tipos de pantalla aquí: Paneles LCD: IPS, TN y VA

En cambio, las pantallas de tecnología OLED se basan en el uso de LEDs para la retroiluminación. Esto hace que los colores mostrados sean mucho más realistas y el consumo de energía es menor.

Dentro de la tecnología OLED puedes encontrar dos tipos:

• Amoled
• Super Amoled

Panel de pantalla táctil

Si bien la pantalla del teléfono celular es sumamente importante, tienes que tener en cuenta que la principal característica de ellas es poder ser táctiles.

Esto se logra a través del panel táctil que es básicamente el componente por el cual puedes manejar el teléfono haciendo contacto directo con tus dedos sobre la pantalla.

Esto es posible ya que el panel de pantalla táctil incluye en su interior una serie de sensores, los cuales están encargados de detectar cada vez que tocas la pantalla con tus manos.

Cada uno de los pulsos que das con los dedos sobre la pantalla, el panel táctil lo traduce en un comando de instrucción que se convierte en una función que puedes ver.

Existen cuatro tipos de panel táctil que se diferencian por sus características: resistivos, capacitivos, infrarrojos y de imágenes ópticas. Pero sólo dos de este tipo suelen utilizarse en teléfonos celulares.

Resistivo

• Detectan los comandos por medio de la presión ejercida sobre la pantalla.
• No es multitáctil, son capaces de tener sólo un punto de toque.
• Para pantallas sólo de hasta 20 pulgadas.
• Duran menos que los paneles capacitivos.

Capacitivo

• Detectan los comandos a través de la electricidad.
• Brindan una alta precisión.
• Ofrecen tiempos de respuesta de alta velocidad.
• Son multitáctiles.
• Son aptos para dispositivos realmente pequeños y compactos.
• Son más duraderos.

Micrófono

Si bien existe una gran variedad de tipos de micrófonos, lo cierto es que casi todos los teléfonos celulares que se fabrican actualmente incluyen micrófonos del tipo Electret.

Se trata de un micrófono de tipo condensador y en su interior incluyen material electret, el cual es un material ferroeléctrico polarizado.

Este tipo de micrófono se caracteriza por lo siguiente:

• Funcionan por alineación de las cargas estáticas en el material
• Son de bajo costo
• Se fabrican en masa
• Ofrecen buena estabilidad a largo plazo
• Tienen una respuesta ultra-plana
• La mayoría tiene un sistema integrado preamplificador

Otro punto importante que debes tener en cuenta es que es probable que tu celular incluya más de un micrófono. Por lo general los teléfonos móviles tienen dos o más micrófonos.

Por lo general estos micrófonos se ubican dentro del teléfono celular en pareja, casi siempre en la parte de abajo del dispositivo. Un tercer micrófono suele estar ubicado en el borde superior, e incluso puede haber un cuarto micrófono en el área trasera del dispositivo.

Te preguntarás, ¿cuál es el motivo de tantos micrófonos? Para lo siguiente:

• Mejorar la detección del asistente
• Reducir el ruido en las llamadas
• Ofrecer distintos registros de audio en las grabaciones de vídeo

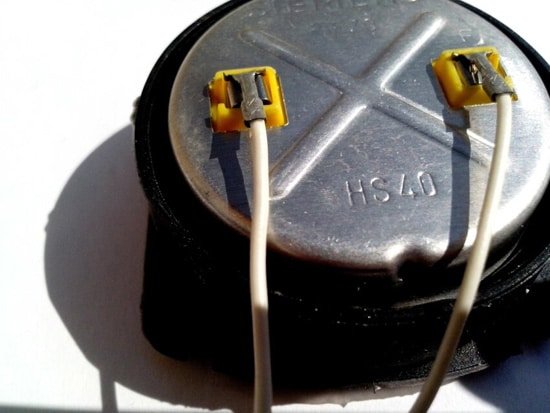

Parlante

En cualquiera de sus formatos, un parlante o altavoz consiste en un transductor electroacústico.

Básicamente esto significa que es un dispositivo que convierte una señal eléctrica de audio en ondas mecánicas de sonido.

Por lo general, los teléfonos celulares suelen incluir un parlante único, el cual casi siempre está ubicado en la parte inferior del dispositivo.

Además de ello, ten en cuenta que los parlantes que se incluyen en los teléfonos móviles poseen un tamaño realmente reducido, y esto muchas veces hace que casi no tengan capacidad para reproducir sonidos graves.

Es por ello que muchos fabricantes, en el caso de los teléfonos celulares de gama alta, han incluido en sus modelos un conjunto de parlantes dinámicos. Con esto se mejora la calidad de reproducción de audio.

Claro está, que si quieres tener una buena calidad de reproducción, lo ideal es adjuntar a tu teléfono celular un buen par de auriculares, con lo que conseguirás por ejemplo escuchar música en buena calidad.

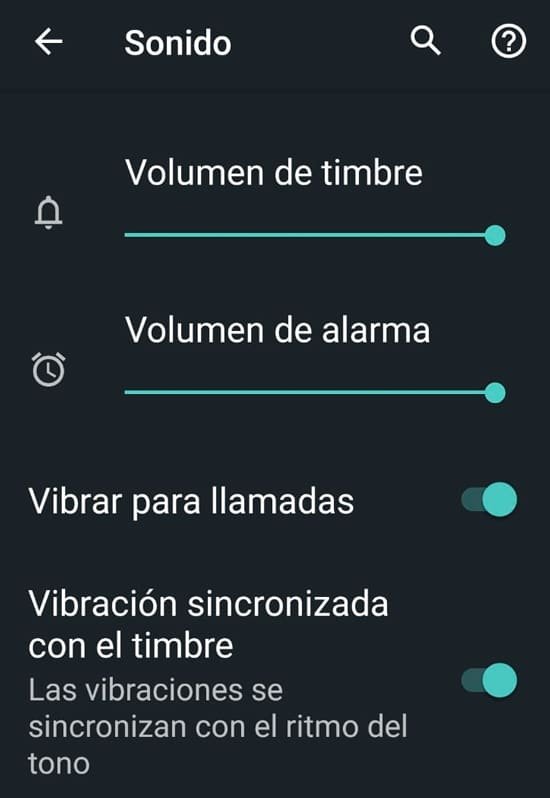

Vibrador y timbres

Sabes bien que tu teléfono celular puede vibrar o hacer sonar un timbre, o ambas cosas a la vez.

Estas características están presentes en todos los teléfonos móviles, desde los más costosos hasta los más económicos. Y es probable que te preguntes ¿cómo funciona?

El vibrador

Lo primero que debes saber es que en el caso del vibrador del teléfono celular, para que el dispositivo haga ese movimiento característico de vibración, se incluye en su interior un motor de corriente directa.

Para que tengas una idea, ese motor funciona de manera similar al motor de un auto de juguetes a pilas. Es decir que el motor gira cuando recibe un voltaje de 3 o 5 voltios de corriente directa.

Pero además de ello, para lograr que tu celular vibre, el eje del motor posee una carga metálica semi-cilíndrica, que precisamente hace que cuando el motor gira se genere un cabeceo de la carga. Así se produce la vibración.

El timbre

En lo que respecta al timbre del teléfono celular, también llamado tono de llamada o ringtone, se trata de una característica personalizable a través de la cual puedes elegir un determinado sonido para que se reproduzca como aviso de una llamada entrante, un mensaje o una notificación.

Estos timbres o ringtones, que incluso puedes crear tú mismo, pueden ser de distintos tipos:

• Monofónico: Es un conjunto de notas musicales que suenan una a la vez.
• Polifónico: Es un conjunto de varias notas musicales sonando al mismo tiempo.
• True Tone: Es una grabación de audio, como por ejemplo un fragmento de una canción, que por lo general tiene un formato MP3, AAC, WMA.
• Mosquitono: Es un tipo de tono de llamada diseñado en una frecuencia especial que solo puede ser oída por adolescentes y niños.
• Sing Tone: Es un timbre de estilo karaoke, que combina la voz grabada del usuario con una pista de acompañamiento.
• Video Ringtone: Es un fragmento de vídeo utilizado como timbre del teléfono celular, que puede utilizarse por lo general en los teléfonos 3G.

Conectores exteriores varios

Entre las distintas partes del celular verás que incluye una serie de puertos de conexión. Cada uno de ellos tiene una función diferente.

No obstante, estos puertos o conectores exteriores están allí para que se conecten los buses de datos de los elementos que conectas al dispositivo, y así puedan ser controlados por la placa base y el procesador.

Si quieres puedes conocer más información sobre conectores en este artículo: Puertos y conectores de una computadora

Entre los principales tipos de conectores exteriores del teléfono celular se encuentran:

• Puerto de carga
• Puerto de transferencia de datos
• Puerto de conexión de audio (plug de auriculares)

Veamos primero el conector que sirve para que puedas cargar tu celular y también para transferir datos.

USB

Los teléfonos celulares incluyen un puerto o conector USB a través del cual sueles conectar el cable del cargador para poder cargar la batería del dispositivo.

Este tipo de conexión también puedes utilizarla para conectar tu teléfono celular a otro equipo, como por ejemplo tu computadora, para realizar transferencia de datos.

Entre los principales tipos de USB utilizados en celulares se encuentran:

• Micro USB: La incluyen la mayoría de los teléfonos celulares y pueden tener no sólo la función para la carga de la batería sino también para conectar al móvil auriculares, parlantes, lámparas, entre otros accesorios.
• USB Tipo C: Se la considera el reemplazo del Micro USB en los teléfonos celulares, ya que es más rápida y posee las mismas funcionalidades.

Todo lo que tienes que saber sobre USB en este artículo: El conector USB. Tipos y características

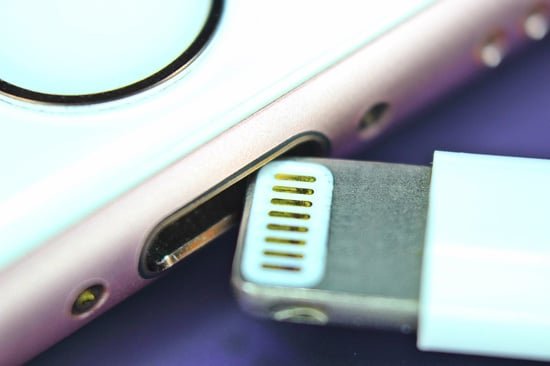

Lightning

Este es el tipo de conector externo utilizado de forma exclusiva por la marca Apple para sus dispositivos.

Lo cierto es que es muy similar al USB de Tipo C. De la misma manera que sucede con el conexionado USB, con el conector Lightning es posible realizar transferencia de datos y cargar el dispositivo Apple.

Entre sus principales características se destaca su alta velocidad para la transferencia de datos, al tiempo que admite carga rápida. Es posible cargar un iPhone al 50% en 30 minutos.

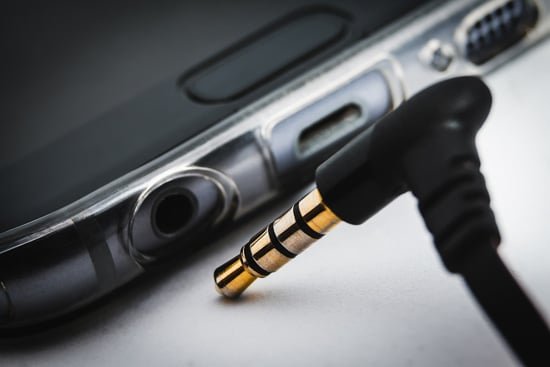

Plug de audio

El estándar de conexión de audio de los teléfonos celulares ha sido desde siempre el conector externo plug de 3.5 mm, en el cual puedes conectar el cable de tus auriculares.

Sin embargo, con el tiempo muchos teléfonos comenzaron a eliminar este conector, ya que la conexión con auriculares comenzó a establecerse a través del puerto USB del móvil.

Hoy lo cierto es que en la mayoría de los casos la conexión física de auriculares se ha reemplazado con el conexionado inalámbrico a través de Bluetooth.

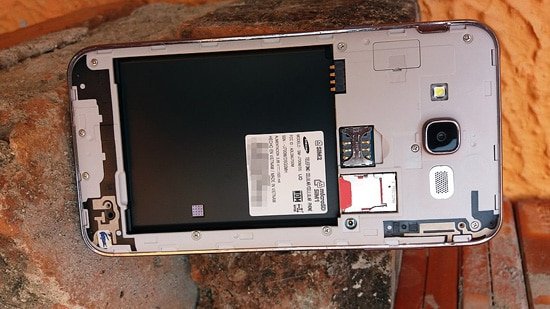

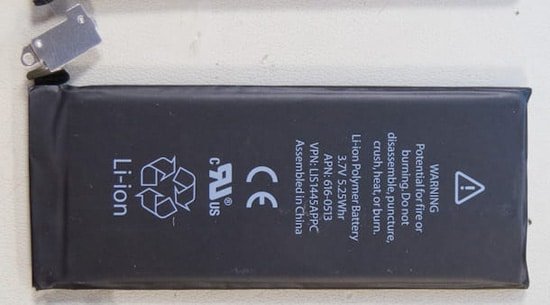

Batería

Podríamos decir que la batería del celular es el depósito de energía eléctrica que permite que el teléfono móvil funcione sin estar conectado por cable a la corriente eléctrica.

Es que básicamente se trata del almacén de energía que alimenta todos los circuitos y la pantalla del celular.

La mayoría de las baterías que hoy incluyen los celulares son del tipo de iones de litio, y se encuentran divididas en celdas. Cada una de las celdas contiene en su interior un electrodo positivo (el cátodo) y uno negativo (el ánodo).

Si bien se podría decir que son similares a las pilas, lo cierto es que la gran diferencia que existe entre las baterías y las pilas es que la primera puede ser recargada cuando la conectas a la corriente eléctrica, mientas que la pila convencional no se puede cargar.

Conoce la diferencia con pilas y baterías descargables en este artículo: Pilas y baterías recargables. Tipos

Teclas exteriores

Todos los teléfonos celulares incluyen uno o más botones físicos que se encuentran en su carcasa exterior. La cantidad de teclas exteriores dependerá del modelo del dispositivo que poseas.

En general, estas teclas exteriores físicas tienen una serie de funciones específicas, las cuales son las siguientes:

• Tecla de encendido
• Es el botón que sirve para encender y apagar el celular.
• La incluyen todos los modelos y marcas.
• Sirve también en algunos modelos para activar el modo de silencio y el modo de avión.
• En algunos modelos sirve para reiniciar el teléfono y para acceder a la restauración.
• En algunas aplicaciones tiene funciones específicas extras.

• Teclas de Volumen
• Sirven para aumentar o disminuir el volumen del timbre y reproducción de audio del celular.
• En algunos modelos, pueden combinarse con la tecla de encendido para por ejemplo tomar capturas de pantalla.
• Tiene funciones específicas en determinadas aplicaciones, como por ejemplo para pasar de página en los lectores de libros.
• Puede usarse para interrumpir el tono de llamada cuando recibes una llamada.

Cables Flex internos

Quizás no sepas a ciencia cierta de qué se trata, pero seguramente algunas vez oíste hablar de los cables flex internos del celular.

El llamado flex del celular es en realidad el conjunto de distintos contactos flexibles internos del dispositivo que sirven para conectan a varios componentes del celular.

A través de los cables flex internos del teléfono se conecta por ejemplo la pantalla.

Dependiendo para qué están allí, resulta en varios tipos de cables flex interiores. Y lo cierto es que tu móvil incluye unos cuantos cables de este tipo aunque no los veas.

Los principales cables flex interiores del celular son:

• Cable flex de botones
• Cable flex teclado
• Cable flex para el control de manos libres
• Cable flex de pantalla
• Cable flex de micrófono
• Cable flex de cámara
• Cable flex entre placas

El flex del celular puede romperse, ya que se trata de un componente movible del celular. Pero lo bueno es que este flex puede ser reemplazado sin inconvenientes.

Cámaras

Si bien el teléfono celular tiene como función principal el poder brindarte la posibilidad de estar comunicado, lo cierto es que hoy en día la cámara ya no es un accesorio más.

Hoy las cámaras de los celulares se han convertido en un componente esencial, y en muchos casos es el elemento más apreciado por los usuarios.

En su forma, la cámara del celular posee la misma estructura que cualquier otra cámara, es decir incluye un bloque óptico y un sensor.

Si quieres conocer más sobre cámaras digitales visita este artículo: La cámara digital de fotos: Como funciona. Tipos de lentes. Cuidados

La mayoría de los celulares incluyen dos tipos de cámaras, que son las siguientes:

• Cámara trasera: Es un dispositivo independiente. Suele incluir un flash, que en algunos casos es de dos LED, uno cálido y otro frío.
• Cámara frontal: Es la cámara para selfies y suele ser de menor calidad (menos resolución) que la cámara trasera, al tiempo que suele tener un objetivo de mayor cobertura.

GPS

En los últimos años, el GPS se ha convertido en un componente que incluyen casi todos los teléfonos celulares. Esto se debe a que cada vez más aplicaciones lo utilizan para la geolocalización del usuario.

Conoce más sobre este tema aquí: Qué es el GPS? Cómo funciona?

Básicamente se trata de un sistema de posicionamiento. Esto hace posible que a través de tu celular puedas ubicarte en las coordenadas geográficas donde te encuentras.

GPS son las siglas del concepto en inglés Global Positioning System, que en castellano significa sistema de posicionamiento global.

Para funcionar se comunica vía internet con una red de satélites y los servicios LBS (Location Based Services), que son servicios basados en localización.

Por lo general, cuando buscas una ubicación con el GPS de tu celular, este utiliza información de tu ubicación obtenida de al menos tres satélites cercanos al lugar donde te encuentras en ese momento.

Para darte esa información, la aplicación que usas en tu móvil utilizará los datos de satélites GPS y la posición obtenida a través de A-GPS. De esta forma obtiene tu geoposición en tiempo real, con una aproximación de aproximadamente de 50 metros.

Acelerómetro

Tanto el acelerómetro como el giroscopio son sensores que incluye tu teléfono celular cuya función es poder detectar el movimiento en los tres ejes, como así también la magnitud de ese movimiento.

En el caso puntual del acelerómetro, es básicamente el sensor que puede detectar las aceleraciones a las que se ve sometido el celular.

De esta forma es posible detectar el giro, la vibración, la inclinación y la colisión del teléfono.

Si bien no lo incluyen todos los modelos, lo cierto es que el acelerómetro es cada vez más común en los celulares, y suele estar integrado en el SoC.

Giroscopio

En el caso del giroscopio, también conocido como giróscopo, se trata de un sensor que permite detectar la rotación a la que se somete el celular, para lo cual utiliza como dato principal un eje de simetría.

Si bien muchos consideran que el giroscopio y el acelerómetro están allí para hacer lo mismo, lo cierto es que debes tener en cuenta que el giroscopio es mucho más preciso que el acelerómetro.

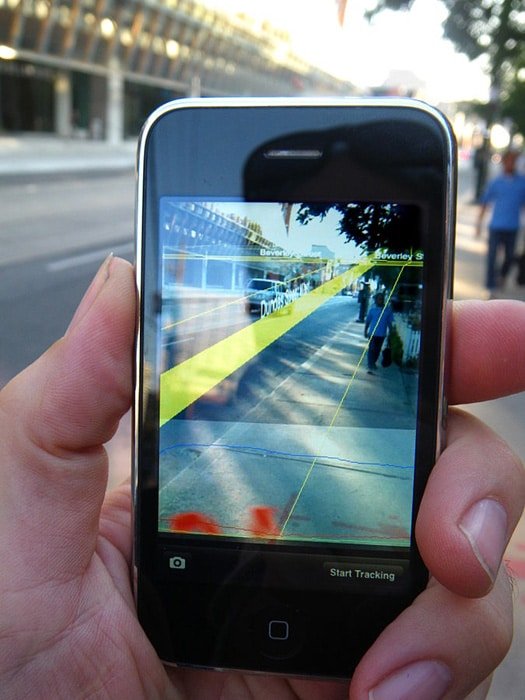

Además, en el caso de algunas aplicaciones es necesario utilizar el giroscopio para lograr precisión de movimiento, como es el caso de los programa de realidad aumentada.

Todo lo que tienes que saber sobre realidad aumentada aquí: Realidad aumentada: Qué es? Para qué sirve? Ejemplos y aplicaciones

A diferencia de lo que sucede con el acelerómetro, que casi todos los celulares lo incluyen, en el caso del giroscopio suele ser un componente que está presente en dispositivos de gama alta.

La brújula digital

Como ya sabes, una brújula te sirve para poder orientarte, para lo cual utiliza los polos magnéticos de la tierra para señalarte dónde se encuentra el norte de acuerdo al lugar en el que estás.

La brújula digital del teléfono celular funciona de manera a las brújulas tradicionales, en este caso para poder ubicar el dispositivo.

En la brújula digital, los campos magnéticos interactúan con el sensor en un plano de tres ejes. Esto hace posible ubicar el celular en el espacio.

Además, la información que ofrece la brújula digital del celular es fundamental para los sensores de movimiento, como lo son el acelerómetro y el giroscopio.

Es una parte del celular sumamente pequeña, de aproximadamente unas dimensiones de dos milímetros cuadrados con menos de un milímetro de grosor, y suele estar ubicada en el SoC o el procesador principal del celular.

Sensor de Luz

Como ya sabes, tu teléfono celular incluyen diferentes sensores que están allí para realizar distintas funciones específicas, como por ejemplo los sensores de movimiento que vimos más arriba.

Pero además, los celulares cuentan con un sensor de luz, cuya función es poder recolectar información de la luz ambiental que tiene en tu entorno.

La información recogida por el sensor de luz es traducida como señales eléctricas para que sea comprensible por el dispositivo.

Gracias al sensor de luz, el teléfono celular es capaz de adaptar el brillo de la pantalla, y de esta forma optimizar la visibilidad para que se más cómoda para el uso.

Sensor de proximidad

Este es otro de los sensores que suele incluir el celular, y básicamente funciona a través de un LED infrarrojo y un receptor de infrarrojo.

Su funcionamiento es el siguiente: El LED emite una luz infrarroja. Esta señal es devuelta por algún objeto detectado. La señal es registrada por el receptor infrarrojo.

Esto hace que el celular pueda detectar cuando un objeto se encuentra cerca de él.

El sensor de proximidad es muy útil por ejemplo para cuando el celular detecta que tu mano está cerca de él o bien por ejemplo cuando recibes o realizas una llamada y acercas la oreja al teléfono, con lo cual la pantalla se paga mientras hablas.

Sensor de huella

Se trata de un sensor biométrico, a través del cual es posible leer huellas dactilares, para lo cual incluye un escáner dactilar que por lo general está ubicado en la parte trasera del celular.

¿Quieres saber más sobre la biometría? Visita este artículo: Biometría: Qué es? Componentes y beneficios de esta tecnología.

Su función es poder asegurar la identidad del usuario del dispositivo, ya que es el que hace que el acceso sólo se dé cuando la huella escaneada por el sensor coincide con la huella autorizada.

Existen dos tipos de sensores de huella que puede incluir un celular:

• Sensor de huella ultrasónico: Posee un emisor de ultrasonidos y un micrófono. Detecta los ultrasonidos que se producen al chocar el sensor con el dedo.
• Sensor de huella capacitivo: Detecta la electricidad estática de los dedos.

Joystick/Trackball

Es posible que conozca la función del joystick porque lo sueles utilizar con la computadora o la consola de juegos, pero es probable que no lo relaciones con el teléfono celular.

Esto es porque tanto el joystick como el trackball que incluyen algunos joystick son accesorios externos que ha dejado de utilizarse hace mucho con los teléfonos móviles.

En modelos antiguos, como los viejos Nokia o BlackBerry, este era un accesorio utilizado habitualmente. Incluso el Nokia 6600, cuya pantalla era de TFT de 2.16 pulgadas, incluía un joystick de 5 direcciones.

Teclado

Hoy los teléfonos celulares incluyen casi todas sus funciones de forma táctil. De esta forma se han ido eliminando no sólo botones, sino también teclados completos.

Pero esto no siempre fue así. En una época los teléfonos celulares incluían un teclado físico.

Dependiendo del modelo de teléfono, el teclado incluido podía ser:

• Teclado alfanumérico: Integraba las letras en grupos de tres o cuatro en cada uno de los números.
• Teclado QWERTY completo: Incluían todas las letras del alfabeto. En muchos casos se incluían en el teléfono como teclado desplegable para ahorrar espacio.

Porta Tarjeta SIM

Como se trata de un teléfono que te permite comunicarte, los celulares incluyen en todos los modelos y marcas un porta tarjeta SIM.

La tarjeta SIM es precisamente un chip en el que se almacena tu número de teléfono y tus claves de acceso en la operadora de telefonía que has contratado.

Por ello, el porta tarjeta SIM es indispensable en el celular, el cual funciona como lector de tarjeta SIM.

A través del porta tarjeta SIM puedes ingresar el chip y de esta forma el celular lee el contenido de esa tarjeta SIM, habilitando tu número de teléfono en el dispositivo para que puedas hacer y recibir llamadas y mensajes de texto.

Para ello, los porta tarjetas SIM en los celulares combinan hardware y software.

Si bien gran cantidad de teléfonos celulares incluyen un porta tarjeta SIM para una única tarjeta SIM, cada vez son más los modelos que vienen con la posibilidad de utilizar dos tarjetas SIM de manera simultánea.

Conoce también la importancia del IMEI en este artículo: Qué es el IMEI de tu móvil?

Porta Tarjeta Memoria SD

‎Seguramente ya sabes que las tarjetas SD son pequeñas unidades que te permiten almacenar información, con lo que además puedes aumentar la capacidad de almacenamiento de tu celular.

Todo lo que debes saber sobre las tarjetas de memoria SD en este artículo: Tarjetas de Memoria SD

Para ello, los teléfonos móviles incluyen un porta tarjetas SD integrado, que en realidad se trata de un lector de tarjetas SD, con lo cual puedes tener acceso a los archivos de la tarjeta a través del celular.

Además, para optimizar el espacio de almacenamiento disponible en el celular, puedes configura la tarjeta SD como medio de almacenamiento predeterminado para varias aplicaciones.

En la mayoría de los celulares, el porta de tarjeta SD se encuentra en una ranura que está compartida con el porta tarjeta SIM.

Ahora que conoces todas las partes del celular, te invitamos a conocer su software en este artículo: Sistemas operativos para móviles
